Sur une pièce en tôle d'acier percée de trous répétés en grande série, la poinçonneuse l'emporte ; sur un contour libre, une petite série ou une exigence de précision du bord, la découpe laser gagne. Le choix poinçonnage ou découpe laser se lit sur le plan : type de pièce, forme, quantité et qualité attendue.
- Frappe mécanique
- La poinçonneuse détache chaque trou d'un coup et forme ouïes, crevés ou taraudages sur le même poste : la solution des séries répétitives.
- Coupe thermique
- Le faisceau laser suit n'importe quel contour sans outillage dédié : la technique des prototypes, des profils complexes et des tolérances serrées.
- Cellule mixte
- Une tôlerie équipée des deux technologies complémentaires répartit chaque opération de fabrication sur le poste le plus rapide.
Frappe mécanique contre faisceau : ce qui sépare les deux méthodes
Le poinçonnage découpe la tôle par cisaillement mécanique : sur la poinçonneuse, un poinçon descend dans une matrice et détache le métal à la géométrie exacte de l'outil. Une tourelle embarque des dizaines de poinçons (ronds, carrés, oblongs, spéciaux) et enchaîne les frappes pendant que la table déplace la feuille à grande vitesse. Pour un contour sans outil dédié, la tourelle grignote le tracé par petits coups successifs, ce qui laisse une ondulation visible sur le bord.

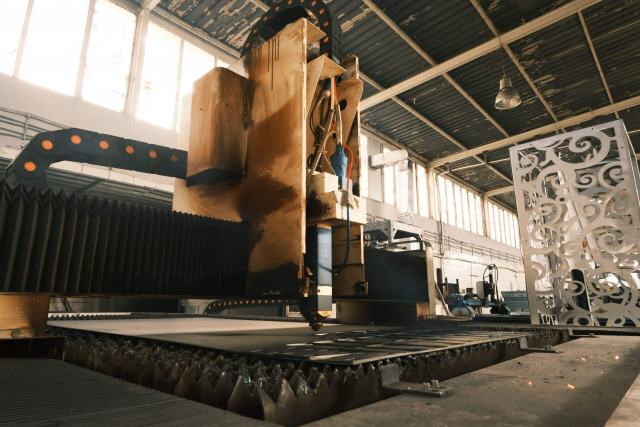

La découpe laser fond ou vaporise le métal sous un rayon concentré, guidé par une tête qui suit le programme. Aucun outillage de forme n'intervient : la même tête trace un cercle, une étoile ou une lettre. Un gaz d'assistance (oxygène, azote ou air comprimé) chasse la matière fondue de la saignée. Dans la fabrication moderne, les sources à fibre ont largement remplacé les sources CO2, avec une coupe plus rapide sur les tôles fines et une meilleure tenue sur l'aluminium et le cuivre, deux métaux réfléchissants.
La différence tient donc à la nature du geste : un cisaillement rapide et répétable d'un côté, un procédé thermique sans contact, souple et précis, de l'autre. Le découpage sous presse avec outil dédié, décrit dans le panorama des méthodes de découpage de la tôle, ouvre une troisième voie, réservée aux très gros volumes de production.
Sept critères pour départager poinçonnage et découpe laser
Le poinçonnage et la découpe laser se comparent sur sept critères, dont le poids varie selon le composant à produire. La colonne de droite indique le procédé habituellement gagnant, hors cas particulier comme une matière très réfléchissante ou une tolérance inhabituelle.
| Critère | Poinçonnage | Découpe laser | Avantage |
|---|---|---|---|
| Trous répétés en grand nombre | Une frappe par trou | Perçage puis contour de chaque trou | Poinçonnage |
| Contour libre, courbes | Grignotage, bord ondulé | Trait continu et lisse | Laser |
| Reliefs (ouïes, crevés, emboutis, filetages) | Réalisés sur le même poste | Impossibles, opération séparée | Poinçonnage |
| Qualité du bord | Bavure possible avec un outil usé | Saignée fine, peu de bavure | Laser |
| Épaisseur | Limitée par l'effort de la presse | Plus large, selon la puissance de la source | Laser |
| Lancement d'une référence neuve | Outillage à choisir, parfois à créer | Un fichier suffit | Laser |
| Zone affectée par la chaleur | Aucune | Étroite mais présente | Poinçonnage |
Le décompte brut donne quatre critères à la coupe thermique et trois à la frappe, mais il ne pèse pas chaque ligne : sur une façade de coffret électrique criblée d'ouïes, les reliefs suffisent à désigner la poinçonneuse, quel que soit le reste du tableau.
Quand utiliser le poinçonnage plutôt que le laser ?
Le poinçonnage s'impose dès qu'une tôle répète les mêmes motifs standard en forte quantité. Une frappe produit un trou complet, là où le faisceau doit percer puis suivre tout le périmètre : sur un panneau perforé ou une grille de ventilation, l'écart de cadence devient considérable.
- Rapidité sur les motifs répétitifs, en gros volume de production comme en série moyenne : l'avantage décisif de la frappe.
- Reliefs sur le même poste : persiennes, ouïes, crevés, emboutis légers, taraudage par outil rotatif, marquage.
- Aucun apport de chaleur : ni bord oxydé ni zone durcie, un atout avant soudure ou traitement de surface.
- Tôles prélaquées ou filmées travaillées sans brûler le revêtement, utile sur les capots et habillages.
La tourelle prépare aussi le pliage en l'air ou en frappe : languettes et encoches de pliage sortent dans la foulée, sans reprise. Côté inconvénients, des frappes rapprochées provoquent une déformation de la feuille, et chaque profil spécial exige un poinçon spécifique, donc un coût et un délai d'outillage.
Quels sont les inconvénients de la découpe laser ?
La découpe laser perd du temps sur les tôles très perforées, puisque chaque trou demande un perçage et un contour complet. Elle ne sait pas non plus déformer le métal : une ouïe, un crevé ou un embouti exige une seconde opération, sur une tourelle ou une presse.
La coupe thermique laisse une zone affectée par la chaleur, étroite mais réelle, et l'apport d'énergie peut voiler les éléments très ajourés en tôle fine. Une coupe à l'oxygène sur acier noir oxyde le bord, ce qui gêne parfois la peinture ou la soudure ; la coupe à l'azote donne un bord propre, au prix d'une consommation de gaz plus forte. Le cuivre et le laiton réfléchissent le rayon, que les sources à fibre tolèrent mieux que les anciennes sources CO2. Enfin, une tôle très épaisse se coupe plus lentement et le bord se dégrade, avec des stries et une légère conicité ; le détail de la qualité de bord selon le gaz d'assistance montre les réglages qui jouent sur ce point.
Quelle technique est la plus précise ?
La découpe laser offre en général la meilleure précision sur un contour, parce que la saignée est fine, qu'aucun outil ne s'use et que la tôle ne subit aucun contact. Un petit détail, un angle vif ou une lettre gravée sortent propres, là où la poinçonneuse grignote et laisse des facettes.
Sur un trou rond calibré, un poinçon neuf donne pourtant une cote très régulière et répétable d'un exemplaire à l'autre. La précision de la frappe dépend du jeu entre poinçon et matrice, réglé selon l'épaisseur et la nuance, et de l'affûtage : un poinçon émoussé produit une bavure qu'un ébavurage doit reprendre. Pour une tolérance serrée sur un profil libre, la coupe thermique reste la solution la plus sûre ; pour un alésage de fixation répété mille fois, la frappe tient la comparaison.
Acier, inox, aluminium : quels matériaux pour chaque procédé ?
Les deux procédés travaillent les mêmes métaux en feuille : acier noir, acier galvanisé, acier inoxydable, aluminium, cuivre et laiton. Côté coupe thermique, la plage d'épaisseurs dépend de la puissance de la source. Côté frappe, l'épaisseur maximale dépend de la capacité de la presse et de la résistance de la nuance : un acier inox demande bien plus d'effort qu'un aluminium de même épaisseur, et le diamètre du plus petit trou se règle en proportion de l'épaisseur.
Sur une commande mixte aluminium acier, l'atelier règle chaque poste différemment : gaz, vitesse et puissance au laser, jeu poinçon-matrice à la tourelle. Le comportement de l'aluminium selon l'alliage explique pourquoi un même plan ne se traite pas pareil d'une nuance à l'autre. Les matières non métalliques (plastique, bois, composites) relèvent d'autres technologies, découpe jet d'eau, tour CNC ou usinage CNC, plutôt que de ces deux procédés.
Comment combiner poinçonnage et découpe laser ?
Combiner poinçonnage et découpe laser répond aux composants qui cumulent contour libre et reliefs. Les cellules mixtes réunissent une tête de frappe et une tête de coupe thermique sur un même bâti : la feuille reçoit ses trous et ses reliefs, puis le faisceau détoure le profil extérieur, sans reprise ni remise en position. Reliées à un stockage automatique de tôles et à un déchargement automatique, elles tournent avec une équipe réduite, parfois la nuit.
Une tôlerie sans cellule mixte enchaîne les deux postes en ligne : laser pour les contours, tourelle pour les ouïes et les taraudages, ou l'inverse. Le logiciel d'imbrication place les découpes sur la feuille pour limiter les chutes, et la répartition de la charge entre postes raccourcit les délais. La solution la plus économique se calcule au devis, en additionnant temps d'opération, manutentions et amortissement : une source à fibre de forte puissance pèse plus lourd qu'une poinçonneuse dans les comptes d'un atelier.
Délais, capacité et organisation de la production en tôlerie
La répartition entre poinçonnage et découpe laser pèse sur les délais et la capacité de production d'un atelier de transformation métallique. Une tôlerie qui dispose des deux technologies gagne en réactivité : la première pièce d'une référence neuve sort au laser dès réception du fichier client, pendant que la poinçonneuse traite les commandes répétitives. Le chargement et le déchargement automatiques, reliés à un stockage de tôles en tour, retirent la manutention du temps de fabrication.
Pour le donneur d'ordre, la différence se voit au devis et au délai annoncé. Un profil complexe ne mobilise aucun outillage et part en fabrication sans étude préalable d'outil ; une pièce de dimension standard profite d'un poinçon déjà en stock. L'investissement compte aussi : une source à fibre de forte puissance représente un moyen de production plus lourd qu'une tourelle, et la différence d'amortissement se retrouve dans le prix proposé. Un centre de tôlerie qui utilise les deux procédés offre une souplesse qu'un atelier à technique unique n'a pas : chaque type de matière part vers le poste adapté, selon l'exigence de qualité et l'aspect attendu.
Le montage final, soudure ou assemblage, ne change pas selon la méthode retenue, pourvu que la qualité du bord soit conforme au plan et que la mesure de contrôle sur la première pièce valide les cotes. Dans l'industrie, les groupes de sous-traitance présentent d'ailleurs les deux procédés comme complémentaires plutôt que concurrents : l'un sait découper vite des motifs répétés, l'autre découper sans contrainte de contour, avec un contrôle à chaque étape.
Lire un plan pour trancher en trois questions
Le choix entre frappe et coupe thermique se tranche sur trois questions, posées dans cet ordre. La pièce porte-t-elle des reliefs ? Si oui, la poinçonneuse ou la cellule mixte s'impose. Le contour est-il libre et la série courte ? Le laser l'emporte, faute d'outillage à créer. Le plan répète-t-il des trous standard sur une grande surface en forte série ? La frappe revient en tête, par la cadence.
Un exemple d'école illustre le raisonnement : une façade de baie informatique en acier fin, percée de plusieurs centaines de trous ronds identiques et de deux fenêtres rectangulaires. La tête de coupe devrait percer et contourner chaque trou ; la tourelle les frappe avec une seule station, puis grignote les deux fenêtres. À l'inverse, une platine de support en inox épais, au profil courbe et percée de six trous, sort plus vite et plus propre au laser, sans outil à commander. Le bureau des méthodes fait ce tri à la lecture du plan, dès l'étude de la demande, et l'équipe d'atelier le confirme au premier lancement. Un donneur d'ordre qui cherche un fournisseur équipé des deux procédés gagne à choisir un sous-traitant en tôlerie sur ces critères, certification ISO 9001 comprise.
Taraudage, ébavurage, prototype : les cas limites entre frappe et faisceau
Un prototype destiné à la grande série doit-il passer au laser ?
Un prototype ou une présérie passe au laser, parce que le plan change souvent et qu'aucun outillage ne serait amorti. La bascule vers le poinçonnage, voire vers un outil de découpage sur presse, se décide quand le plan est figé et les volumes connus, comme le détaille le passage du prototype à la petite ou grande série.
Le laser peut-il remplacer le poinçonnage pour des trous taraudés ?
Le laser ne remplace pas le poinçonnage pour des trous taraudés : il perce l'avant-trou, mais le filetage demande un outil de taraudage, sur la tourelle ou sur un poste séparé. Une référence taraudée en série penche donc vers la poinçonneuse ou la cellule mixte.
Faut-il ébavurer après une découpe laser ?
L'ébavurage après une découpe laser est rarement utile sur tôle fine coupée à l'azote, dont le bord sort propre. Sur tôle épaisse ou coupe à l'oxygène, un ébavurage ou un brossage reste conseillé, surtout avant peinture.
